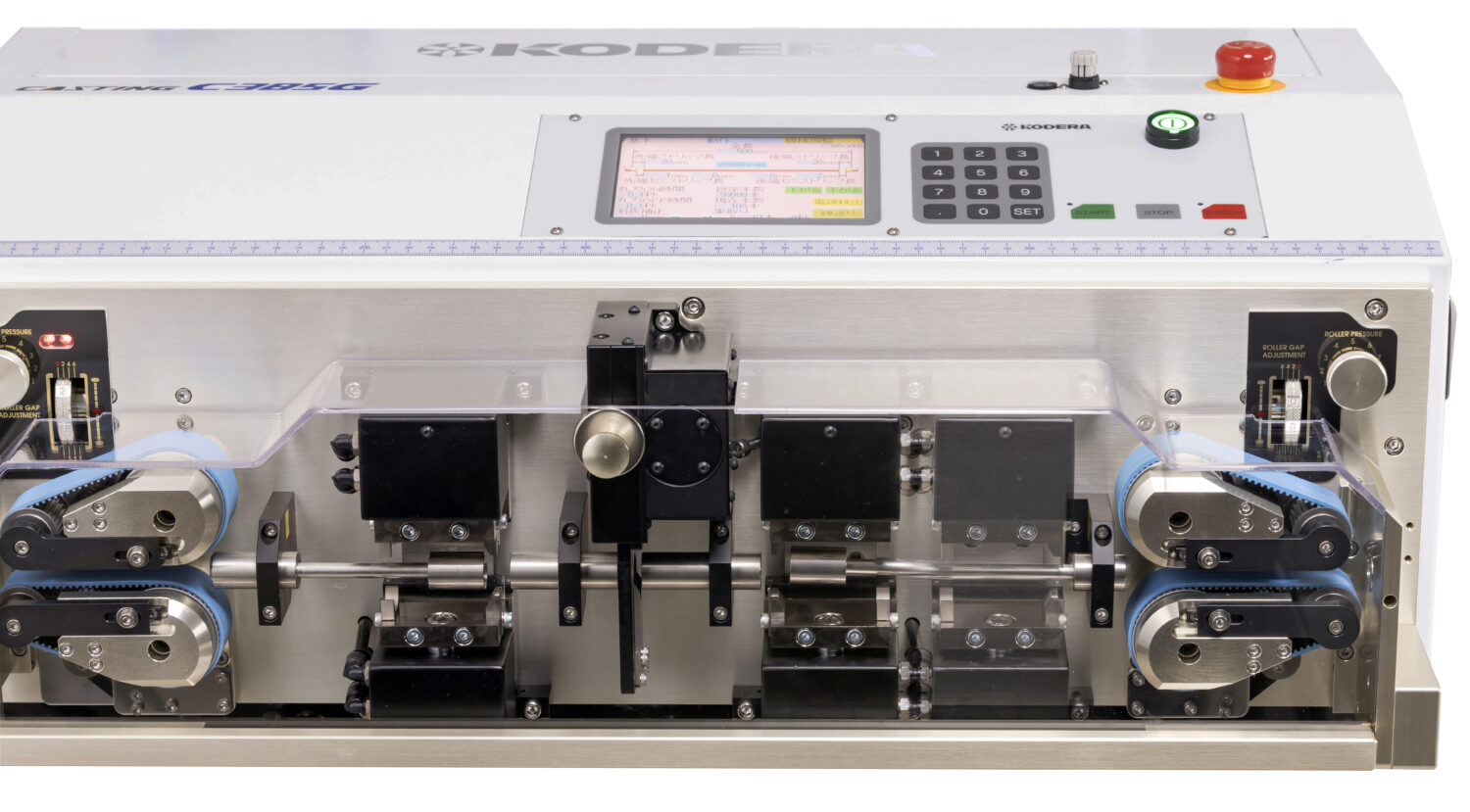

- ベルトフィードがキャスティングを進化させた！生産性アップを目指して、よりパワフル＆スムーズに！
- 線材の切断加工をV刃で行うと同時に、ストリップ加工を線材に合わせた専用突き当て丸刃にて行う事により、内線に傷を付けません。また、線材の供給をベルトフィード方式で行うことにより、キャップタイヤケーブル・シールド電線等によく見られる表面が凸凹したケーブルを面で掴む事ができ、安定した測長を実現しました。
- エアー制御によるベルトフィードの開閉動作は、操作パネルのスイッチにてワンタッチで行うことができます。
先端ストリップユニットを先端ベルトフィード部に近い位置に変更すれば、被覆の伸びやすい線材の加工楕度をアップさせます。
製品仕様
| 製品本体 |
|---|
| 型式 | C385A |
| 外形寸法 | 幅716mm×奥行430mm×高さ266mm |
| 重量 | 44kg |
| 電源 | AC100V or AC200V〜240V（単相） 50Hz/60Hz |
| 消費電力(100V) | 35W（定格） 139W（最大） |
| エア源 | 6Nℓ/min 0.5MPa ※1 |
| 加工寸法 |
|---|
| カッティング長さ | 210mm〜99,999mm |
| カッティング公差 | ±(0.1+0.0005×L)mm ※2 ＜Lは切断長さ＞ |
| ストリップ長さ | 先端：最長1,500mm（セミストリップ必要）、後端：最長210mm（セミストリップ必要） ※2 |
| 加工可能ワイヤー |
|---|
| 種類 | ABSワイヤー、エアバッグワイヤー、シールド電線、VSF、IV、KV、UL、テフロン、ガラス線等 |
| サイズ | AWG#7(10sq)〜AWG#28(0.08sq) ※2 |
| 外径サイズ | 最大 ⌀11mm ※2 |
| 切断皮剥機 |
|---|
| ワイヤー送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 動力 | ステッピングモータ、エアシリンダー |
*本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。
加工能力（1時間あたりの加工本数）［ストリップ長が長い場合］
| 全長 | 本数 |
|---|
| 700mm | 891本 |
| 1,000mm | 769本 |
| 1,500mm | 628本 |
| 2,000mm | 530本 |
| 2,500mm | 458本 |
| 3,000mm | 405本 |
| 4,000mm | 327本 |
加工条件／両端ストリップ：100mm、セミストリップ：50mm、加工速度：9、ON時間：0.1秒、OFF時間：0.1 秒
※当社測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。
加工能力（1時間あたりの加工本数）［ストリップ長が短い場合］
| 全長 | 本数 |
|---|
| 500mm | 2,022本 |
| 1,000mm | 1,263本 |
| 1,500mm | 918本 |
| 2,000mm | 726本 |
| 2,500mm | 598本 |
| 3,000mm | 507本 |
加工条件／両端ストリップ：60mm、セミストリップ：30mm、加工速度：9、ON時間：0.1秒、OFF時間：0.1 秒
※当社測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。
加工サンプル
